Identificación de conceptos del VTP

beneficios del VTP

  • Minimiza posibles incoherencias de configuración.
  • Violaciones de la seguridad (Conexión cruzada de VLAN).
  • El VTP mantiene la consistencia de configuración de la VLAN mediante la administración del agregado, la eliminación y la redenominación de las VLAN a través de los switches múltiples de ...
  • Dominio de administración,

Componentes del VTP

  • Uno o más dispositivos interconectados que comparten el mismo nombre de dominio VTP.
  • Un switch puede estar en un solo dominio VTP.
  • Nombres de dominio deben coincidir exactamente para que se pueda pasar la información.
  • Peticiones de clientes que desean información durante el arranque

B) Configuración predeterminada del VTP

visualización del estado del VTP

Para ver la configuración de VTP, utilice el comando show. Las contraseñas se muestran con el comando password. Switch1 # show VTP? La opción más útil es probablemente de estado, que muestra la configuración VTP - menos la contraseña - para su interruptor.




Creación y prueba de un dominio VTP

Creación y prueba de un dominio VTP El VTP le permite separar su red en dominios de administración más pequeños para ayudarlo a reducir la administración de la VLAN. Un beneficio adicional de configurar los dominios del VTP es que limita hasta qué punto se propagan los cambios de configuración en la red si se produce un error.


Agregar un stwich un dominio VTP

La única manera de asociar este switch a otro dominio VTP es fijar manualmente un nombre de dominio VTP diferente. El Dynamic Trunking Protocol (DTP) envía el nombre de dominio VTP en un paquete DTP. Por lo tanto, si tiene dos extremos de un link que pertenecen a un dominio VTP diferente; si utiliza DTP, el trunk no se activará.



Dia de configuración del VTP

Este documento proporciona información sobre cómo configurar VLAN Trunk Protocol (VTP). El VTP reduce la administración en una red conmutada. Al configurar una VLAN nueva en un servidor VTP, se distribuye la VLAN a través de todos los switches del dominio. Esto reduce la necesidad de configurar la misma VLAN en todas partes.



Resolución de problemas VTP


Hemos aprendido a usar VTP para simplificar la administración de una base de datos VLAN a través de varios switches. A continuación vamos a revisar los problemas de configuración más comunes que nos podemos encontrar. Problemas de configuración VTP más comunes: § Versiones de VTP incompatibles. § Problemas con la contraseña VTP.


Versiones  incompatibles del VTP


Versiones incompatibles del VTP. Las versiones 1 y 2 del VTP son incompatibles una con la otra. Los modernos switches de Cisco Catalyst, como el 2960, están configurados para usar la versión 1 del VTP de manera predeterminada. Sin embargo, switches más viejos pueden admitir la versión 1 del VTP.


Problemas Contraseñas  del VTP

Problemas con contraseñas del VTP. Cuando utiliza una contraseña del VTP para controlar la participación en el dominio del VTP, asegúrese de que la contraseña esté correctamente configurada en todos los switches en el dominio del VTP. Olvidarse de configurar una contraseña del VTP es un problema muy común.



Nombre incorrecto de dominio del VTP


Un dominio VTP es u switch o varios switches interconectados que comparten un mismo entorno VTP. Cada switch se configura para residir en un único dominio VTP.

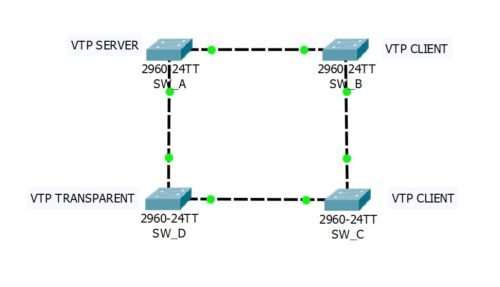

VTP OPERA EN UNO DE ESTOS TRES MODOS:

Modo servidor, modo cliente o modo transparente. El modo VTP predeterminado es el modo servidor.

En modo servidor puedes crea, modificar y suprimir VLAN y otros parámetros de configuración que afectan a todo el dominio VTP.

En modo servidor, las configuraciones de VLAN se guardan en la memoria de acceso aleatoria no volátil(NVRAM).

Un dispositivo que opera en modo VTP cliente no puede crear, cambiar ni suprimir VLAN.

Un cliente VTP no guarda la configuración VLAN en memoria no volátil. Tanto en modo cliente como en modo servidor, los switches sincronizan su configuración VLAN con la del switch que tenga el número de revisión más alto en el dominio VTP.

Un switch que opera en VTP transparente no crea avisos VTP ni sincroniza su configuración de VLAN, con la información recibida desde otros switch del dominio de administración. Reenvía los avisos VTP recibidos desde otros switches que forman parte del mismo dominio de Administración.



Stwich configurado en modo cliente del VTP

VTP Client: Un Switch configurado en modo VTP Client se comporta parecido al VTP Server en el sentido que envía y retransmite las actualizaciones VTP a través del VTP Domain. La diferencia está en que el VTP Client NO puede crear, modificar o eliminar la configuración de VLANs.

Numero de revisión incorrecto

Tenga en cuenta la situación siguiente. Utilice la herramienta información del sistema (Msinfo32.exe) para ver la información del procesador en un equipo basado en Microsoft Windows Server 2003. El equipo basado en Windows Server 2003 utiliza procesadores con hyperthreading habilitado o procesadores duales. En este escenario, la herramienta información del sistema puede informar de un número incorrecto de procesadores lógicos.

Nota Para abrir la herramienta información del sistema, haga clic en Inicio , haga clic en Ejecutar , escriba msinfo32.exe y, a continuación, haga clic en Aceptar .

Este problema puede producirse si el número de procesadores lógicos supera el límite arquitectura del sistema operativo. Por ejemplo, este problema puede producirse cuando se cumplen las condiciones siguientes:
El equipo en que se produce este problema es Microsoft Windows Server 2003, Datacenter x 64 Edition.
Este equipo utiliza más de 32 procesadores con hyperthreading habilitado o más de 32 procesadores duales.
En este escenario, el sistema utiliza más de 64 procesadores lógicos. Sin embargo, Windows Server 2003, Datacenter Edition admite no más de 64 vías de multiproceso simétrico.

Nota En este escenario, estructura de datos que se utiliza para almacenar la información del procesador puede no inicializarse correctamente. Por tanto, un comportamiento imprevisible puede producirse como el comportamiento que se menciona en la sección "Síntomas".
